VDA19标准颗粒扫描仪

【VDA19标准颗粒扫描仪】详情 Details

颗粒扫描仪符合标准：

VDA19 、ISO-16232

颗粒扫描仪测试粒径：

VDA19标准颗粒扫描仪的测试粒径能够扫描到25微米以上的粉尘以及污染物。

颗粒扫描仪产品优势：

简便的清洁度测试

短短几分钟即可完成在过滤膜上的粒子分析，

免维护，低成本投资

颗粒扫描仪测试步骤：

步骤1：过滤膜扫描

首先，过滤膜的高分辨率扫描完整图像会存储在硬盘里。在每次扫描开始时，扫描仪会自动校准，这保证了高重现性的亮度和对比度，不受LED亮度变化的影响。

步骤2：粒度测量

扫描的图像通过灰度值阈值的二进制转化为黑白格式。在二进制图像中，粒子的大小被自动检测。每个粒子的长度，宽度，拉长的长度，面积，周长等都会自动计算出来。

步骤3：生成报告

由MicroReporter生成的清洁度测量报告直接显示在Microsoft Excel®。语言种类可以在英语和德语之间进行切换。十个最大的粒子会显示在一个图片库的页面。此外，还可以生成趋势分析和审核报告。

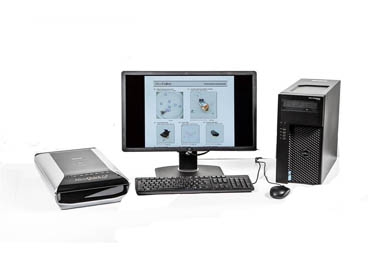

颗粒扫描仪产品配套：

戴尔的Windows®个人电脑，预装正版Microsoft Excel®。

高分辨率的平板扫描仪，带专用过滤膜支架和光学过滤器，LED照明。

软件：扫描过滤膜并自动进行粒子分析。

Microreporter：样品的清洁度报告工具(英文、德文可选)，包括MicroGallery微颗粒图片库，MicroAnalysis分析报告和MicroTrend趋势报告。

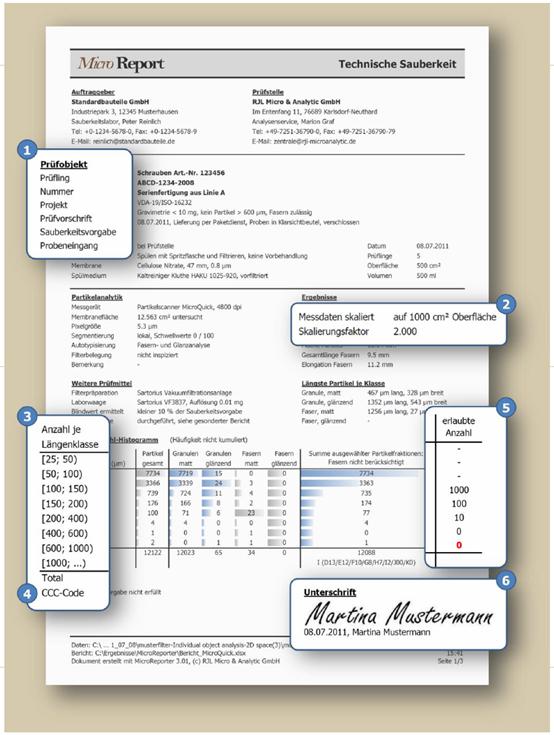

颗粒扫描仪报告：

1. 可自定义的的客户方数据，测试对象，检测授权，被测样品，前期准备等

2. 样品表面结果的比例，体积或测试样本数量

3. ISO/ VDA尺寸类型或用户自定义

4. 样品的清洁度代码(CCC认证)

5. 与相应的清洁度要求进行比较

6. 可抽入检查员的电子签名

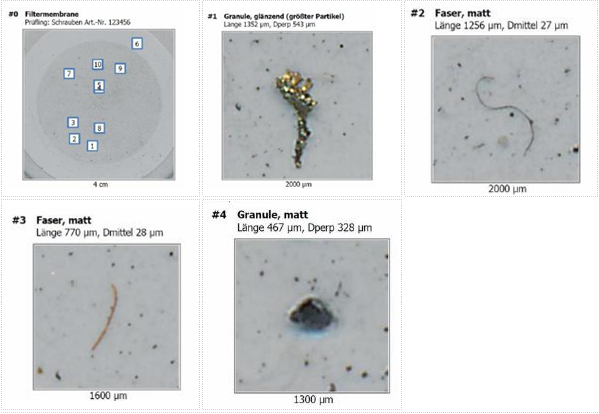

颗粒扫描仪图像库：

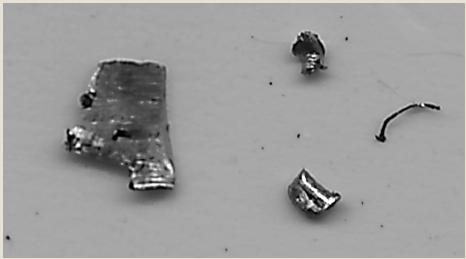

·最大的十个粒子的图像库

·位置标签在过滤器上，以简化显微镜的重新定位

·单独分析和评级颗粒子

数据分析：

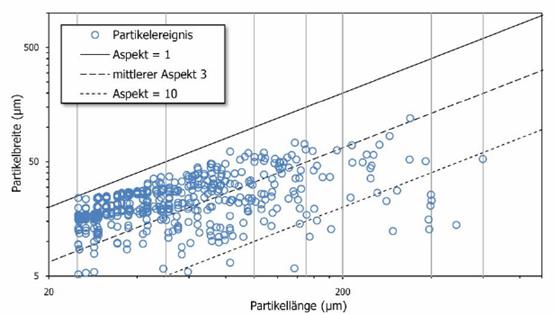

·纵横线的长度宽度图(见图)

·长度-面积直方图

·趋势和提取曲线

颗粒扫描仪审计工具：

·用户自行根据颗粒标准件(已包含在标准配置中)进行仪器校准

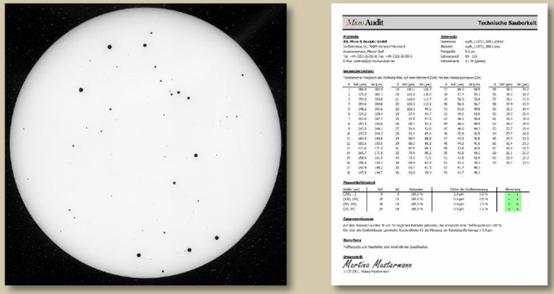

颗粒扫描仪审计报告

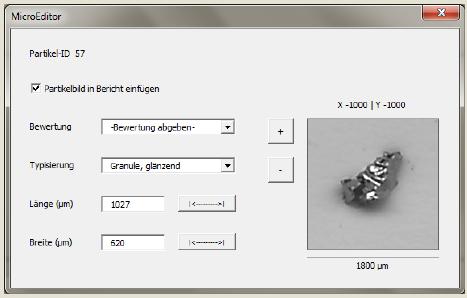

分析软件-MicroEditor(软件)

后处理的结果：分离，调整大小和重新打印粒子

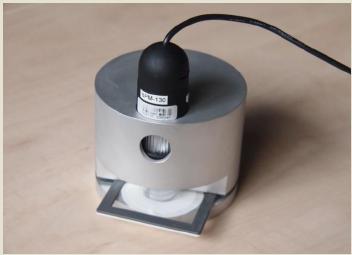

MicroMag 200x：

用于过滤片的微型显微镜

简单重新定位粒子

MicroGloss：

金属反射粒子的自动化检测

测量：

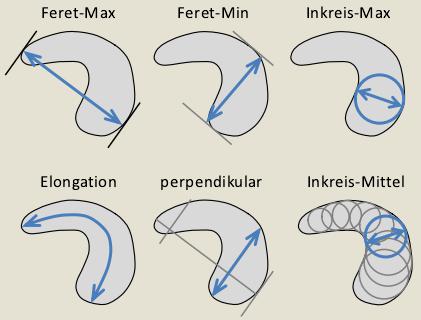

符合各工业标准的长度和宽度多重测量

VDA标准以及VDA19简介

VDA(德国汽车工业联合会)关于汽车工业的质量管理以其编号10前共有9卷标准，其各称分别如下：

第1卷 备证——质量要求的文件记录和存档的指南

第2卷 供货质量保证——供方选择/样品检验/批量生产中的质量绩效

第3卷 汽车制造厂及其供方的可靠性保证——方法与实例

第4卷第1部分 批量投产前的质量保证——伙伴式的合作，流程，方法

第4卷第2部分 批量投产前的质量保证——系统FMEA

第4卷第3部分 批量投产前的质量保证——项目策划

第6卷活页手册 质量审核的基本准则

第6卷第1部分 质量体系审核，参照DIN EN ISO 9001，9004标准

第6卷第2部分 体系审核—服务

第6卷第3部分 过程审核

第6卷第4部分 体系审核—生产设备(工装)

第6卷第5部分 产品审核

第7卷 交流质量数据的基础——质量数据的处理—信息

第8卷 拖车、车身与集装箱制造厂质量保证指南

第9卷 排放与油耗

其中VDA19是关于清洗质量控制的部分，通过颗粒扫描仪可用于对残留物颗粒进行全面分析和判定。
