美能达彩色分析仪

美能达彩色分析仪CA-100Plus按标准配置了SDK样品软件，可方便地使用PC机操作。

型号CA-100Plus
品牌柯尼卡美能达【授权证书】
产地日本
外形尺寸
适用行业
质检其他
产品特点
美能达彩色分析仪CA-100Plus按标准配置了SDK样品软件，可方便地使用PC机操作。

询价单

【美能达彩色分析仪】详情 Details

用于CRT显示器白度与色彩控制的标准仪器

10多年来，柯尼卡美能达CRT色彩分析仪已为计算机CRT显示器和广播显示器的白平衡和色彩控制设立标准。

CRT色彩分析仪CA-100Plus是柯尼卡美能达推出的全新标准仪器，它具有高度提升的功能和准确度，同时沿袭了用户熟悉的CA-100的功能和简单易用的优点，并能与其数据互换。该产品的问世进一步证实了柯尼卡美能达在显示器测量技术领域的领导地位。

测量范围已扩展到低辉度范围，测量速度也有所提高。

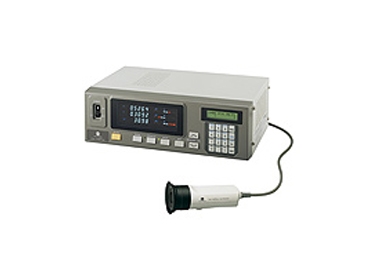

CA-100Plus的特征是简单易用。只需将轻巧的受光器头部对准电视机或显示器的前端，测量值就会立即显示在大显示屏上。受光器头上的橡皮盖可最大程度减小周围光线的影响。

测量值可显示为辉度(cd/m2或8l)与标准色值(XYZ, Yxy)或色温(T, Δuv)或RGB值。可编程的LED显示屏会另外使用模拟显示来显示与参考值的偏差。

CA-100Plus的一个独特亮点是RGB值的显示。通过获得专利的算法,从已测量参考显示器的标准色值(XYZ, Yxy)到RGB值的必要转换计算能够加快和简化白平衡。

彩色分析仪产品概况

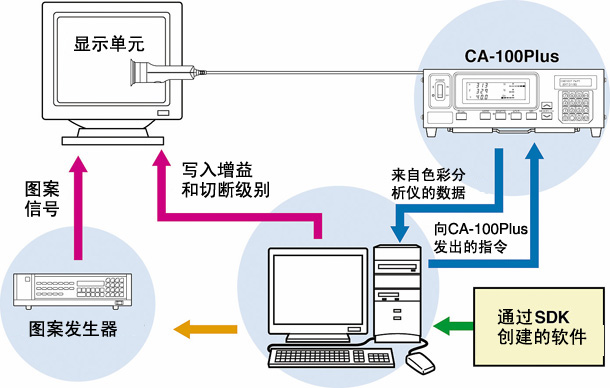

白平衡、切断调整系统

利用作为标准配件的CA-SDK软件创建的电脑应用程序，控制CA-100plus和图案发生器等显示驱动仪器，测量白色或黑色的辉度。从所测的显示器辉度值上得出白色或黑色的修正系数，并写入显示器的修正电路。

可将CA-100plus设置在“CA-100互换模式”或“CA-200模式”中工作。

具体而言，“CA-100互换模式”结合了与CA-100 CRT色彩分析仪的测量数据之间的互换性以及与CA-100的RS-232C通信环境之间的互换性;“CA-200模式”支持通过标准配备软件CA-SDK创建的应用程序。

如已使用CA-100，并希望确保与其数据的互换性，或希望与本设备及现有CA-100单元进行数字通信，CA-100plus将提供理想解决方案。

矩阵矫正

测量作为已知数值的任意显示器的3种单色(R,G,B)及其白色，采用将每个校正值(xyLv)和分光特性设定到本测量仪的方法可将用户独有的矩阵修正系数设定到存储通道上。在设定后的测量中，将使用该修正系数显示并输出修正的数值。如果要使用3种单色的加法混色法对显示器进行测量，可通过矩阵矫正功能，在使用这3种颜色创建的大范围内实施精确的测量。

彩色分析仪主要用途

色彩调整、检查和质量管理;白平衡检查、调整;切断调整。

彩色分析仪主要特征

* 可通过最大20次/秒的高速度测量显示器的辉度、色度，缩短自动调整时间。

* 可用白色±0.002、单色±0.004的准确率测量色度。

* 辉度低至0.05cd/m2的高精度测量(使用测量探测器)可缩短测量时间。测量的辉度范围：0.05~1,000 cd/m2(使用测量探测器)或0.05~2,000 cd/m2(使用高辉度测量探测器)

* 可与CA-100实现数据互换。

* 按标准配置了SDK样品软件，可方便地使用PC机操作。

* 一台CA-100Plus最多可连接5个传感器。

CA-100Plus主要规格

		CA-100Plus（测量探测器）	CA-100Plus（高辉度测量探测器）
受光素子		硅光电管	硅光电管
测量口径		Φ21mm	Φ21mm
显示范围	辉度	0.01~1000cd/m²	0.01~2000cd/m²
显示范围	色度	以4位或3位值显示（可选择）	以4位或3位值显示（可选择）
辉度	测量范围	0.05~1000cd/m²	0.05~2000cd/m²
	准确度（针对白色）^*1	±2%，±1位读数（温度：23°C±2°C，相对湿度： (40±10)%)	±2%，±1位读数（温度：23°C±2°C，相对湿度： (40±10)%)
	重复性^*1	0.05~1000cd/m² 0.2%+1位(2σ)	0.05~2000cd/m² 0.2%+1位(2σ)
色度	测量范围	0.05~1000cd/m²	0.05~2000cd/m²
	准确度^*1	0.05~0.19cd/m² ±0.006白色；0.20~0.49cd/m² ±0.004白色；0.50~1000cd/m² ±0.003白色；40.00cd/m² ±0.002白色、±0.004单色*2	0.05~0.09cd/m² ±0.008白色；0.1~0.39cd/m² ±0.006白色；0.40~0.99cd/m² ±0.004白色；1.00~2000cd/m² ±0.003白色；40.00cd/m² ±0.002白色、±0.004单色*2
	重复性^*1	0.05~0.19cd/m² 0.006 (2σ)；0.20~0.49cd/m² 0.002 (2σ)；0.50~1000cd/m² 0.001 (2σ)	0.05~0.09cd/m² 0.009 (2σ)；0.1~0.39cd/m² 0.006 (2σ)；0.40~0.99cd/m² 0.002 (2σ)；1.00~2000cd/m² 0.001(2σ)
测量速度^*3	xyLv	0.05~0.99cd/m² 5 (4.5)次/秒^4；1.00~1000cd/m² 20 (17)次/秒^4	0.05~1.99cd/m² 5 (4.5)次/秒^4；2~2000cd/m² 20 (17)次/秒^4
显示	数字	xyLv、TΔuvLv、RGB、XYZ、u'v'Lv	xyLv、TΔuvLv、RGB、XYZ、u'v'Lv
显示	模拟	Δ x, Δ y, Δ Lv, R/G, B/G, Δ G, Δ R, B/R, G/R
同步模式		NTSC、PAL、EXT、UNIV、INT	NTSC、PAL、EXT、UNIV、INT
被测量物		垂直同步频率：40~200Hz	垂直同步频率：40~200Hz
存储通道		100	100
检偏功能		标准功能	标准功能
接口		USB（1.1版）或RS-232C（最大38400bps）	USB（1.1版）或RS-232C（最大38400bps）
多点测量		最大可增至5点（使用4-探测器扩展板CA-B04。）	最大可增至5点（使用4-探测器扩展板CA-B04。）
使用温度/湿度范围		温度：10~28°C；相对湿度70%以下，不可结露；辉度变化量：±2%，±1位读数（白色）；色度变化量：±0.002（白色），0.006（单色）（基于23°C、40%条件下柯尼卡美能达标准CRT^*1的读数，40.00cd/m²）	温度：10~28°C；相对湿度70%以下，不可结露；辉度变化量：±2%，±1位读数（白色）；色度变化量：±0.002（白色），0.006（单色）（基于23°C、40%条件下柯尼卡美能达标准CRT^*1的读数，40.00cd/m²）
保管温度/湿度范围		0~28°C：相对湿度70%以下，不可结露；28~40°C：相对湿度40%以下，不可结露	0~28°C：相对湿度70%以下，不可结露；28~40°C：相对湿度40%以下，不可结露
输入电压范围		100-240V~50-60Hz，50VA	100-240V~50-60Hz，50VA
尺寸(W × H × D) mm	主机、探测器	340 × 127 × 216mm、Φ45 × 142mm	340 × 127 × 216mm、Φ45 × 142mm
重量	主机、探测器	3.58kg、285g	3.58kg、285g

*1: 色度和辉度的测量基于柯尼卡美能达设定的条件[使用标准CRT (6500K)]。

*2: 单色辉度在白色辉度读数为40.00cd/m2的情况下测得

*3: 测量探测器仅与探测器接口P1连接;使用USB。(所用波特率：38,400bps)

*4: 采用CA-200模式

*: 请从四种探测器中选择一种。

*: 规格如有变更，恕不另行通知。
